PROBLEMAS DE MECANISMOS
1. Calcular la velocidad de la rueda de fricción nº 2
Datos:
- Velocidad del eje del motor = 2500 r.p.m.
- d1 = 100 mm
- d2 = 400 mm
2. En siguiente sistema de transmisión, el eje del motor gira a 1.000 r.p.m. Calcular la velocidad de giro de la polea 2 si el diámetro de la polea 1 es 10 cm y el de la polea 2 es 20 cm. Indicar el sentido de giro de ambas poleas. El sistema, ¿es reductor o multiplicador de velocidad?
3. Dibuja un sistema de transmisión mediante engranajes con las siguientes características:
- Un motor eléctrico cuyo eje gira a 1200 r.p.m.
- Un engranaje de 10 dientes encajado en el eje del motor
- Un engranaje de 40 dientes que engrana en el anterior
Y calcula la velocidad de salida del sistema
4. Dibuja un sistema de transmisión mediante ruedas de fricción, poleas, cadena y engranajes indicando las ventajas e inconvenientes de cada uno de ellos.

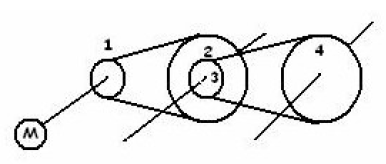

5. Calcular la velocidad de salida del siguiente tren de poleas. La velocidad del eje del motor es 2.000 r.p.m.
Datos:
- d1 = 5 cm
- d2 = 10 cm
- d3 = 5 cm
- d4 = 10 cm
6. Calcula la velocidad de giro de una polea de 30 mm de diámetro cuando es arrastrada por otra de 90 mm de diámetro que gira a 200 r.p.m. Dibuja el sistema de transmisión.
7. Calcula las velocidades que se pueden transmitir con el cono de poleas de la figura

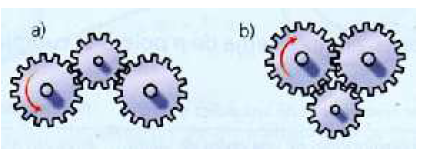

8. Analiza los siguientes sistemas de engranajes y explica razonadamente si pueden funcionar

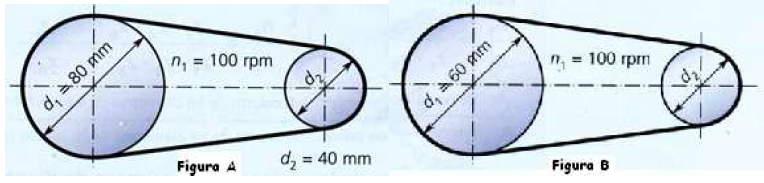

9. Calcula la velocidad de la rueda conducida del sistema de transmisión representado en la figura A y el diámetro de la polea conducida en el sistema de transmisión representado en la figura B para que gire a 300 r.p.m.
10. Calcula la velocidad de la polea de salida de un sistema de transmisión compuesto de 4 poleas, sabiendo que: d1 = 50 mm, d2 = 100 mm, d3 = 75 mm, d4 = 100 mm y n1 = 1000 rpm. Dibuja el sistema de transmisión.

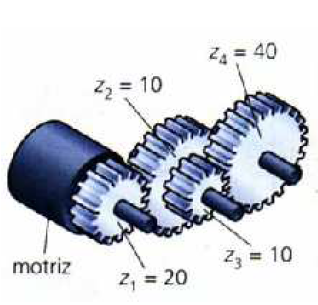

11. Calcula la velocidad de salida del sistema de engranajes de la figura cuando la rueda motriz gira a 100 r.p.m

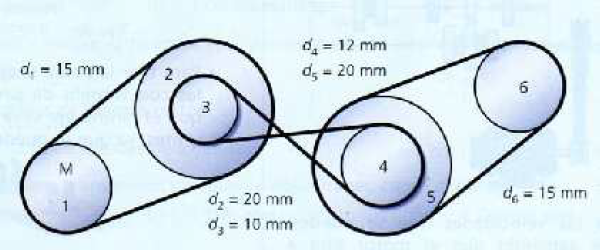

12. Calcula la velocidad de salida en el mecanismo de la figura, cuando la polea motriz gira a 50 r.p.m.

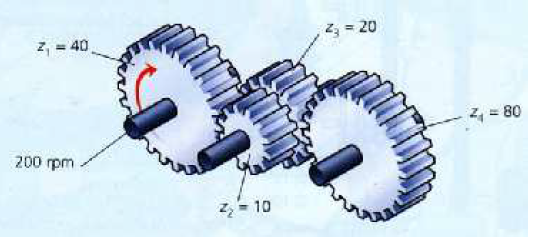

13. Calcula la velocidad de salida del sistema de engranajes de la figura siguiente
14. Calcula el diámetro de la rueda motriz de un sistema, que gira a 60 r.p.m., si la conducida tiene un diámetro de 10 mm y gira a 480 r.p.m.

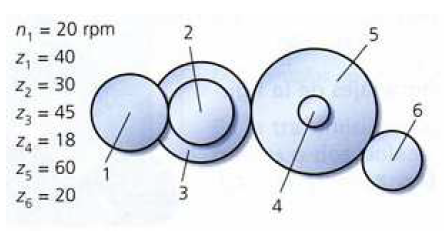

15. Calcula la velocidad de salida de los sistemas de engranajes siguientes:

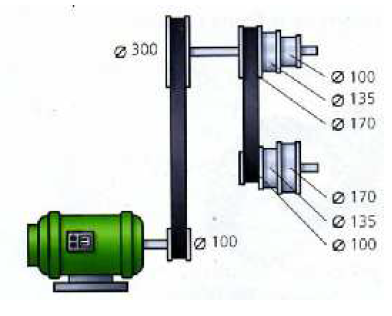

16. Calcula las velocidades que se pueden obtener sabiendo que el motor gira a 1.400 r.p.m.

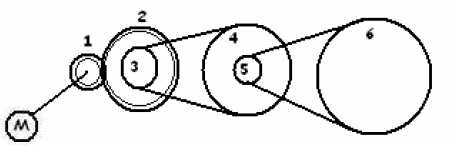

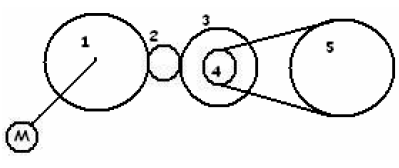

17. Calcular la velocidad de salida del siguiente sistema de transmisión e indicar si es reductor o multiplicador de velocidad:
Datos:
- Velocidad del eje del motor = 10.000 r.p.m.
- d1 = 50 mm
- d2 = 10 mm
- d3 = 40 mm
- d4 = 10 mm
- d5 = 50 mm
18. En el siguiente sistema de transmisión:
a) Calcular la velocidad de salida
b) Indicar si es reductor o multiplicador de velocidad
c) Dibuja el sentido de giro de cada elemento
Datos:
- Velocidad del eje del motor: 8000 r.p.m.
- z1 = 10
- z2 = 40
- d3 = 20 mm
- d4 = 40 mm
- d5 = 10 mm
- d6 = 60 mm
