El programa Blink

Vamos a hacer que parpadee el lED integrado en la placa que está conectado al PIN 2:

// Define ledPin como el pin GPIO 2

const int ledPin = 2;

// La función setup() se ejecuta una vez que se enciende el MCU

void setup()

{
// inicializa el pin digital ledPin como salida.
pinMode(ledPin, OUTPUT);
}

// La función loop() se ejecuta continuamente hasta que se interrumpe la alimentación
void loop() {
digitalWrite(ledPin, HIGH); //enciende el LED (HIGH es el voltaje ALTO)
delay(1000); // espera un segundo
digitalWrite(ledPin, LOW); // apaga el LED llevando el voltaje a BAJO
delay(1000); // espera un segundo
}

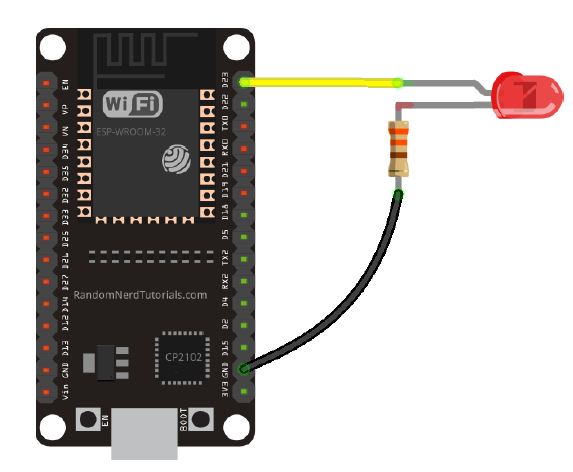

Ahora vamos a hacer lo mismo con un Led externo conectado al pin 23

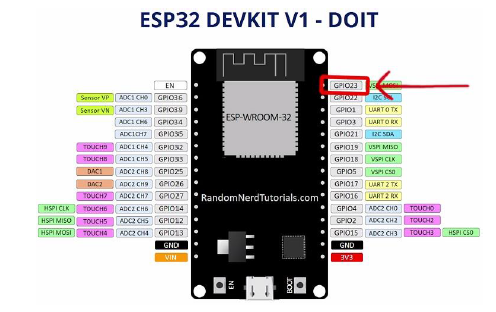

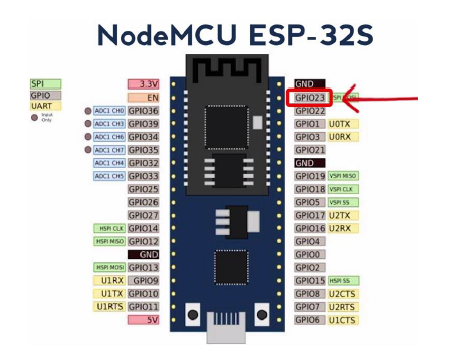

// Define ledPin como el pin GPIO 23

const int ledPin = 23;

// La función setup() se ejecuta una vez que se enciende el MCU

void setup()

{
// inicializa el pin digital ledPin como salida.
pinMode(ledPin, OUTPUT);
}
